Construcción de estufas Rusas o Suecas



El concepto principal del éxito de las estufas de tipo Ruso se debe a que aprovechan al máximo los vapores o humos producidos por la combustión de la madera, para esto se alarga el máximo posible el conducto de humos para intentar conseguir que entreguen el máximo de calor. Esto se explica debido a que el aire caliente que se produce en el hogar de la estufa se pierde por el conducto de humos hacia el exterior en lugar de ser acumulado en la habitación. Para este el objeto es conseguir demorar los humos en el ducto mediante el alargamiento de este.-.

Algunas de las desventajas que tienen estos tipos de estufas es que son eficientes luego de que todo el parata se caliente, es decir mientras la estufa está fría, a los humos les cuesta ascender al tejado para salir al exterior, por eso es que se les llama chimenea rusas o se la denomina con el uso de países de regiones frías pues es un tipo de estufa para estar prendida constantemente, por lo tanto recomendamos no implementar este tipo de calefactores si nuestro clima es
solo estacional.

Corte de frente de la estufa de serpentin tipo rusa
Otra dificultad, aunque fácil de resolver es el hollín que se forma en el serpentín de humos, para facilitar la limpieza de este ducto se le practican registros en los codos del serpentín de lo contrario la estufa se incendiaria con los restos combustibles de hollín luego de que se acumulara una buena cantidad del mismo.-
Detaye del registro de salida de gases

El registro, o pulmón es la parte mas importante de la estufa rusa, pues este permite controlar el tiro y la velocidad con la que los humos salen al exterior obturando este se produce una mayor o menor combustión además de lograr controlar los humos que salen al interior de la habitación, tener en cuenta que este registro debe ser solo manipulado luego de que la estufa está caliente y teniendo en cuenta los vientos del exterior.-

De los distintos estadios es llevado acabo en varios institutos de investigación del extranjero, arroja rendimientos entre el 84 y 93%, muy superiores a cualesquiera de otras fuentes de calor normales, si la comparamos, por ejemplo, con una estufa común de hierro, esto rendimientos significan que la estufa rusa nos produce el mismo calor con 100 kilogramos de leña que una de hierro con 400 kilogramos.

Una estufa rusa se puede pensar leña de gran tamaño, no es inconveniente entonces que ésta sea blanda. La eficiencia global del funcionamiento de la estufa de alto rendimiento se basa en que:
-están concluidas el material (ladrillo refractario) que una gran capacidad de absorber el calor, acumulado y luego entregados lentamente
-la temperatura de combustión es muy alta el recorrido de los gases dentro de la estufa es muy largo antes de salir por la chimenea, lo que permite Giuseppe V. una combustión muy completa por la misma razón deja casi todo el calor dentro de la casa antes de salir por la chimenea

Estufa rusa mini
Una de las grandes ventajas de las estufa es su capacidad acumular calor en su pesada estructura para después y entregando lo lentamente a lo largo de las obras (la mayoría de la gente y ha construido su estufa hace especial mención a éste aspecto). Entre Emiliano con temperatura bajo cero, por la mañana las tasas a la temporada aún queda estufa inicial para.

Además, la gran capacidad vulgar y la posibilidad de controlar ajustadamente dirá que permite que un tronco opuesto a la noche antes de dormir, permanezca aprendido hasta las tres o cuatro de la mañana, entregando calor y ayudando a mantener caliente esta gran masa de ladrillo refractarios.

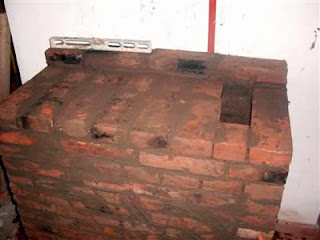

Una estufa rusa chica priísta, luciendo la base de mampostería, unos 600 kilos. Esta gran masa caliente posee mucha inercia térmica y hace que calor entregado sea muy parejo. No ocurre como en las estufa de hierro bueno pobre, donde al alimentar el fuego debemos alejarnos por el exceso de calor y al ir apagandose debemos aproximarnos a la estufa. En la estufa rusa el calor entregado extrae directamente constante a lo largo del día, similar al ocurre con un calefactor de acumulación de calor.-

La construcción de una estufa eficiente no es nada complicado e incluso puede ser económica si en lugar de ladrillos refractarios utilizamos ladrillos de campo o prensa, eso si pongámonos de acuerdo que el aspecto estético no es el mas apropiado para una sala, (eso si son ideales para casas de campo pues podemos calentar alimentos si probemos de una rejilla con tapa en el ultimo serpentín) aunque con mucho ingenio podemos decorar su entorno y disfrazar su ducto para conseguir un excelente acabado y entremezclado de la estufa con el ambiente. A continuación la siguientes imágenes nos darán una buena idea de como se construyen este tipo de estufa, que son muy simples, pues bueno anímese.

Corte de la planta de la estufa rusa por hiladas

Plano de Estufa Rusa

Es necesario porover de un piso de hormigón que se ralizara con 2 partes de piedra 3 partes de arena 1 parte de cemento Pórtland, pudiendosele agregar armadura de metal para aumentar su resistencia o maya metálica. De ser necesaria una base de mayor altura esta se puede construir con ladrillos y realizar la loza a la altura que deseemos que nos quede la puerta, muchas veces una puerta demaciado baja proboca dificultades en el atizado del fuego.-

Materiales para su Construccion

Para la construcción de esta estufa pueden utilizarse ladrillos comunes aunque se recomienda la utilización de material refractario en forma de ladrillos y tejuelas.- El mortero para juntar los ladrillos pudiera ser de cemento refractario o bien de arena y Pórtland y cal en una proporción de 5 partes de arena 1 parte de Pórtland y 1 parte de cal. Se debe tener en cuenta que este tipo de chimeneas por las fuertes condiciones que soporta suele agrietarse y tener fuga con el tiempo por lo que quizás sea necesario volver a armarla o remendarla.

100 ladrillos y 34 tejuelas 1 saco de cemento Pórtland 1 saco cal hidratada 1/4 m" arena 3 bolsas piedra para hormigones (grava o pedregullo) 1 ducto de metal y puerta de cocina antigua o caldera.-

Antecedentes

En las altas latitudes de Europa, en países como Rusia, Polonia, Alemania, Suecia o Finlandia, hace mucho tiempo que se usan chimeneas de mampostería, llamadas estufas rusas, suecas, etcétera. Todas ellas poseen la característica de tener muy alto rendimiento y condiciones particulares de entregar calor.

En estas regiones, al igual que muchas zonas de la Patagonia, los invierno son largos, las mañanas muy frías y el calefacionarse con leña implica un arduo permanece trabajo.
En Argentina este tipo zalamandras, habitualmente llamada estufas rusas, ya construido en la zona de las cordilleras, Bariloche Chile y el bolsón, etcétera seguramente debido a la inmigración que se produjo de aquellas acciones Europa.

Su padre alto rendimiento, sólo al reparto de calefacción, construido del aviso refractario, que se caracterizan globalmente por tener excelentes rendimientos y otras cualidades de interés

17 comentarios:

  1. Gracias x la data, ya comentaré qué tal me fué ;)

    ResponderEliminar
    Respuestas
    1. Esperamos nos comentes como te ha ido en la construcción, un saludo.-

      Eliminar
  2. hola que bueno que hicieron esta pagina... quiero hacer una, vivo en Rancagua chile, espero hacerla lo antes posible y me gustaria agregarle un serpentin para el agua...

    ResponderEliminar
    Respuestas
    1. Por AQUÍ va el hilo de ese tema
      LA IDEA EN ESTE PROYECTO ES HACER PASAR EL AGUA FRIA DESDE EL CONTADOR AL TERMOTANQUE QUE UTILIZAS HABITUALMENTE, CON ESTO SE CONSIGUE CALENTAR EL AGUA ANTES DE QUE INGRESE AL MISMO, CONSIGUIENDO MAYOR AUTONOMIA DE AGUA CALIENTE PARA MAS PERSONAS.-

      Eliminar
    2. aqui un modelo con serpentina

      http://inta.gob.ar/documentos/estufa-de-alto-rendimiento/

      Eliminar
  3. Hola.
    Creo que en mi nueva casa en el campo, voy a hacer una de estas. Pero me gustaria saber si ni es posible reemplazar la mamposteria de la parte del conducto de humos, o una parte de ella, por planchas de hirro, de unos 3 o 4 mm de espesor, ya que eso podria quizas acelerar la entrega del calor a la habitacion.

    ResponderEliminar
    Respuestas
    1. Pudieras ralizarla toda con planchas de hierro, pero el objeto de la utilizacion de ladrillos es el aumento de la maza y por medio de esta la radiacion de calor cuando el fuego esta extinto o poco atizado, quizas seria mejor realizar una estufa tipo quematuti con laminas de ese espesor.

      Eliminar
  4. Excelente explicación y detalles de la construcción.
    Estoy buscando hacer algo como esto, pero ademas le quisiera incorporar un horno. Tendrán algún plano o recomendación?

    Gracias

    ResponderEliminar
    Respuestas
    1. Sí, se puede utilizar como hormo o etapa de pos combustion Aqui

      Eliminar
  5. Saludos, soy Pivo. El verano pasado construí una estufa rusa en Benavente (Zamora, España). Dispone de placa de cocción de hierro fundido, horno, paila para agua caliente sanitaria y permite calentar por radiación una vivienda. He escrito un artículo pdf de 48 páginas (hay poquísimo editado en español) con fotos, croquis, gráficos y bibliografía que podéis consultar en mi blog: http://pivovideo.blogspot.com/
    Un saludo.

    ResponderEliminar
  6. Acabo de modificar la dirección del enlace al blog "Una estufa rusa en Benavente", la nueva dirección es: http://estufarusaenbenavente.blogspot.com.es/
    Allí podéis descargar el pdf.
    Hasta luego.

    ResponderEliminar
  7. Yo voy a hacer na estufa rusa pero necesitaria ayuda sobre el caño de salida,ya que la ubicacion de la estufa queda en el extremo opuesto de una arcada recta y la salida por la pared queda del otro lado,lo que quisiera saber si puedo llegar a tener problemas con el tira por lo largo horizontal del caño.gracias espero su respuesta

    ResponderEliminar
    Respuestas
    1. Con el tiro no deberías tener problemas siempre y cuando ninguna edificación provoque obre el extremo superior del ducto, es recomendable justamente que este sobrepase la estructuras cercanas en unos 60 cm (cuando digo cercanas es una relación de 4 m a menos que tengas justo al lado de tu casa un edificio de 10 pisos, entonces deberás instalar otros accesorios para ayudar al tiro puedes ver aquí: ENLACE
      En síntesis si el ducto esta 60 cm por encima de la parte mas alta del techo, así pongas codos la estufa debería tirar.-

      Eliminar
  8. Hola, cómo estás?. Estoy investigando desde hace un tiempo el sistema de calor con estufa rusa, ay que vivo en Neuquén, Patagonia, desde hace un año en una chacra cerca del río; el invierno se nos está haciendo peludo, nos enfermamos todos y mi esposa e hijos no quieren dormir alli´.

    Gastamos e invertimos en varias cosas, ninguna funcionó. La casa no es nuestra la refaccionaron para que podamos vivir alli. El 80% es adobe, con su consecuente frialdad en toda estación. Usamos paneles eléctricos, una salamandra hecha de termotanque, una estufa Ñuke multifuncion del primer modelo, y el "pirómetro" no se mueve mucho.

    Es muy grande la casa tiene como 200m2. Pero los ambientes que usamos son, un comedor de 7.*10*2.6, y dos habitaciones de 7*7*2.6...o sea mínimo unos 160m2 para calefaccionar.

    Después de repasarlo TODO, y ver decenas de modelos de estufas de alto rendimiento más grandes que la Ñuke que nos prestaron...es decir vi Tromen, Bosca, Lepen etc etc etc...no me convence que ninguno de ellos cubra nuestras necesidades.

    Asi que pienso que la solución, o la mejor que funcionaría, en una estufa rusa, el modelo grande del INTA, del cual encontré unos chicos que le sacaron fotos a un paso a paso de su construcción y no se ve complicada de construir. Te paso el link:

    estufa

    ( este es muy similar, en realidad el que tengo, que es más completo, sería el mismo modelo )

    EL ASUNTO ES, que yo necesito empotrar esta estufa en la pared, con la idea de que la parte trasera de su estructura esté mitad en una habitación, mitad en otra, y el resto de la estructura en el comedor, para que caliente los tres ambientes.

    LA PREGUNTA ES: qué ambiente en m3 será capaz de calentar esta estufa?. Si mi cuenta no está mal sacada son casi 450m3 de aire helado en invierno, ya que la aislación no existe, es machimbre como cielorraso y chapa pelada a dos aguas sobre él. Estoy comprando un material que puedo pagar para aislarla, no será lo mejor, pero al menos está aluminizado y se lo ve muy bien. Te paso el link:

    aislante

    Espero te sirva esta info para sacar alguna conclusión. 2º PREGUNTA: TODOS dicen que el refractario se dilata y contrae. Cómo podría hacer para que no rompa la pared en la que estará empotrada?. Será tan asi?. Qué pasaría si una vez termianda, sello el boquete que quedarái en la pared con barro, de modo que si se quiebra lo pudiera reparar de forma simple y rápida?.

    Considerá que en definitiva, la estufa quedaría empotrada en una especie de "T" invertida, de modo que donde se cruzan las líneas estaría el frente, y a cada lado, podría empotrar parte de la estructura. Otra cosa que se me acaba de ocurrir es que podría construirla de modo que una pared lateral reemplace la estructura de pared existente y termine formando parte de ella.

    Capaz que es mucho, no se siquiera si podrás responder. Pero te dejo la inquietud, aguardando que me pudieras asesorar en parte de la situación. Exitos!!!.

    ResponderEliminar
    Respuestas
    1. Creo que vas por buen camino empesar a aislar, si tienes dos sistemas de calefaccion y no te es suficiente, dudo que con un tercero logres tu objetivo. Imagino que el proble es que entra tanto aire frio como aire caliente puedes calentar, es algo logico para sistemas de calefaccion que consumen oxigeno y ademas tienen tiro (chimenea al exterior) la ventaja de la estufa rusa es que luego de calentada la masa de la estufa (paredes) la combustion dentro puede reducirce utilizando justamente menos aire caliente de adentro. Por otra parte el modelo de estufa puede administrar oxigeno directamente desde el exterior, esto es una ventaja. Antes de coninuar ampliando la cantidad de calefactores prueba encontrar los puntos por donde ingresa aire del exterior (Puertas ventanas juntas de techo y pared piso si es de machimbre) luego sigue por paredes finas o que nececiten aislacion, creo que ya as percatado que tu problema es de aislacion y no de calefaccion. Al menos es lo que me ha parecido, el cielo razo de yeso es una solucion economica y practica para colocar bajo el cielo razo de lambriz, pudieras atornillarlo directamente sobre la madera si el esqueleto te parece que puede soportarlo, de lo contrario simplemente pegar espuma espumaplast (poliestireno expandido) de 1mx1mx2cm al mismo con cola vinilica. esta solucion solo cuesta 1.5 dolares el metro cuadrado.-

      Eliminar
  9. Hola que tal, estoy buscando modelos "livianos" de estufa rusa; por el momento no he podido encontrar. Necesitamos calefaccionar un taller de herreria ubicado en la ciudad de San Martín de los Andes, Argentina. Debido a que se va a utilizar en una parte del día, es necesario realizar una estufa de baja inercia térmica y que caliente lo más rápido posible. Si alguien tiene información al respecto para pasarme se agradece muchooo!!!. Saludos.

    ResponderEliminar
