La Estufa mas rápida reflectores parte 3

Tercera parte referida a la construccion del interior del hogar, mas precisamente a los reflectores de calor que conforman justamente la caja de fuego o hogar, esto es donde se realiza la combustion de la madera. Esta parte si bien es critica para una buena entrega de calor de la chimena aunque parece complicada es muy simple de realizar si tenemos pasiencia y hemos realizado a nivel los pasos anterires, en especial lo que refiere a la altura de los
laterales y a su escuadrado.


Planteo de los reflectores laterales y fondo

Si realizamos los pasos anteriores de manera que no realizáramos cortes, en esta etapa deberíamos poder plantear un circulo dentro del interior de la estufa para plantear los reflectores, como se muestra en la imagen deberíamos poder realizar un semicírculo al entre las dos paredes laterales, esto seria el hogar.

Ahora bien el mismo no se construye de esta manera, sino solamente se corrobora en el planteo que los ladrillos formen la estructura necesaria para la caja de fuego.

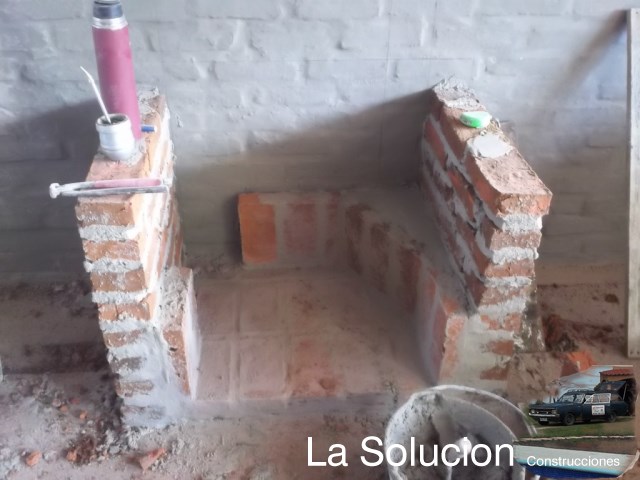

Si todo resulto bien podremos iniciar la construcción de hogar comenzando por la parte posterior o por el frente de la caja de fuego, en nuestro caso será iniciado el fondo, donde coinciden justamente tres ladrillos sin ser cortados, los cuales encajan al centro del eje.

Los mismos se alicataron con adhesivo para revestimientos, puesto que es más simple la construcción con este producto que alicatar con mortero de cal portland y arena, pudiendo utilizarse adhesivo refractario especial para estufas

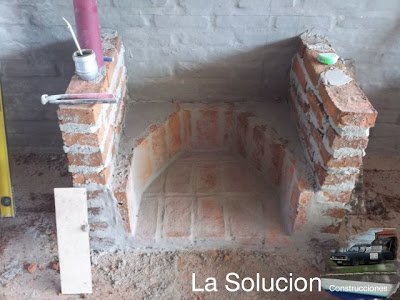

Si bien esta etapa parece complicada, no lo es tan así es necesario intentar que todo quede a nivel, dar tiempo al material para que fragüe o tire y mientras limpiamos y prolijeamos las juntas vamos esperando que el material endurezca lo suficiente para seguir con las siguientes hiladas, pues es muy frustrante cada vez que  los ladrillos se nos desprenden.-

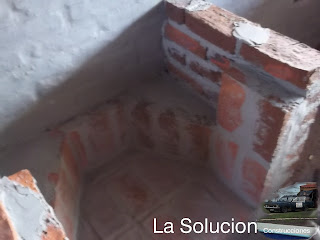

 El comienzo de la segunda hilada es critico en el sentido de que debe quedar proporcional una pata con relación a la otra, de lo contrario nuestra estufa carecerá de simetría



 Es necesario realizar cortes en inglete en los ladrillos cuando estos no coinciden corectamente, esto puede realizarse por medio de golpes con la cuchara, o con la ayuda de una amoladora angular.-














 El angulo para la construcion de reflector superior estará dado por la distancia al dintel, en nuesto caso es de 43 grados, pero no se fijen en esto, mas importgante es que ambos angulos sean paralelos y simetricos, luego con el tomado de juntas las imperfecciones desaparecen


Si para esta parte la construccion te parece complicada (esperemos que no) realmente es simple una vez que tienes las manos en los ladrillos, queda la parte mas caotica que trataremos en la siguiente pagina, la construccion del reglector superior, el calculo de la garganta, y el tan mentado PULMON.-
